Les redresseurs (FPL) |

|
Les redresseurs (FPL) |
|

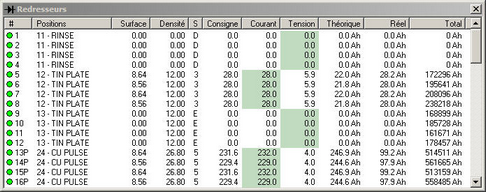

Pour accéder à la fenêtre d'affichage des redresseurs, cliquer sur l'icône
. La fenêtre suivante s'affiche:
En cliquant avec le bouton droit de la souris dans ce tableau, un menu contextuel s’affiche. Vous pouvez, grâce à ce menu, mettre en marche ou arrêter tous les redresseurs.
Colonne |
Description |
|---|---|
# |
Numéro du redresseur. Si le redresseur est arrêté, un petit point blanc est affiché avant le numéro. Si le redresseur est en automatique et qu’il n’a aucune alarme, le point est affiché en vert. Si le redresseur est en automatique et qu’il a au moins une alarme le point est affiché en rouge. Pour mettre en marche ou arrêter un redresseur, sélectionner le redresseur désiré (la ligne complète s’affiche en bleu) puis cliquer sur la colonne # . Un menu contextuel s’affichera vous permettant d’enclencher ou de déclencher le redresseur. |
Positions |
Numéro et nom de la position à laquelle se trouve ce redresseur. |
Surface |
Surface exposée au redresseur. Si le redresseur est régulé en tension, cette valeur est toujours égale à 1. |
Densité |
Densité de courant. Si le redresseur est régulé en tension cette valeur correspond à la consigne de tension. |
S |
Numéro du pas de la rampe. Un chiffre inférieur à 5 correspond à un pas de la forme de courant. Si ce chiffre = 5 cela veut dire que le redresseur à fini sa rampe et qu’il est en train de plaquer à 100% de la consigne. 6 correspond à la fin de placage : les ampères heure théoriques sont atteints et le temps de placage est terminé. Le redresseur est descendu à une valeur de courant résiduel. |
Consigne |
Consigne de courant (ou de tension ) actuelle. Vous pouvez modifier la consigne en sélectionnant le redresseur puis en cliquant sur la colonne. Un clavier s’affiche vous permettant d’introduire une nouvelle consigne. Cette nouvelle consigne n’est valable que pour la barre actuellement dans la position. |
Courant |
Courant actuel mesuré sur le redresseur. Ce champ est affiché en vert si le redresseur est en mode de régultation <Courant constant> |
Tension |
Tension actuelle mesurée sur le redresseur. Ce champ est affiché en vert si le redresseur est en mode <Tension constante> |
Théorique |
Ampères heure (ou ampères minute) théoriques calculés par le système. Seulement si le redresseur est régulé en courant. |
Réel |
Ampères heure (ou ampères minute) réels mesurés sur le redresseur. |
Total |
Compteur totalisateur d’ampères heures (ou ampères minute). Pour mettre à zéro ce compteur, sélectionner le redresseur puis cliquer sur la colonne ; un menu contextuel s’affichera vous permettant de mettre à zéro le compteur. |
Lorsqu'un redresseur est en alarme, la ligne correspondant au redresseur est affichée en rouge:
Il est possible d'enclencher ou de déclencher chaque redresseur individuellement en sélectionnant la ligne correspondant au redresseur puis en cliquant sur le titre de la colonne "#". Un menu contextuel s'affiche permettant l'arrêt ou la mise en marche du redresseur. Vous pouvez agir de même sur les colonnes "Courant" et "Tension" pour modifier manuellement la consigne (Cette possiblitée n'est ouverte qu'à certains types de redresseur). En cliquant sur la colonne "Total", il est possible de mettre à zéro le tolalisateur d'Ah.
