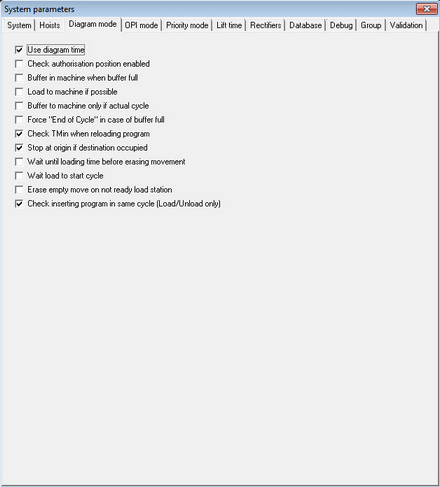

Cet onglet permet l'introduction de certains paramètres du mode de gestion cyclique des transporteurs.
Use diagram time:
Si cette case est cochée, les diagrammes chargés de type .SSS sont utilisés sans recalculer les temps de déplacement et de montée/descente. Les temps définis dans le diagrammes sont donc utilisés.
Check authorization position enabled:
Lorsque l'on utilise le système avec une gare, normalement tous les programmes définis sont autorisés. Si cette case est cochée, le système n'autorise que les programmes dont les positions sont en service.
Buffer in machine when buffer full:
Lorsque la gare de décharge a une capacité plus petite que le nombre de racks utilisés il faut pouvoir stocker ces racks en machine. Si cette case est cochée, lorsque le système cherche une position gare vide et qu'il n'y en a plus de libre, il cherche dans la machine les positions ayant le flag Empty_JIG activé et étant libre.
Load to machine if possible:
Lorsque cette case est cochée, le système essaie d'intégrer les séquences directement en machine sans passer par la gare.
Buffer to machine only if actual cycle:
Fonction plus utilisée. Pour compatibilité avec les anciens systèmes.
Force "End of Cycle" in case of buffer full:
Si cette case est cochée cela permet de faire une fin de cycle automatique si il n'y a plus de place dans la gare de charge ou s'il reste qu'une seule place vide et qu'il n'y a plus de rack vide et que le rack au poste de charge n'est pas chargé avec un programme
Check Tmin when reloading program:
Lorsque le système pas du mode STOP en mode AUTO, il vérifie que les charges en traitement soient associées à des mouvements. Si ce n'est pas le cas, un nouveau calcul d'intégration est effectué. Si cette case est cochée, le temps TMin est utilisé pour calculer le temps restant dans les cuves des groupes. Si elle n'est pas cochée, le système essaie de sortir la charge le cycle en cours.
Stop at origin if destination occupied:
Lorsque le système exécute un transfert de charge d'une position à une autre, il vérifie, après la montée sur la position d'origine, si la position de destination est libre. Si cette case est cochée et que la position de destination est occupée alors une alarme "destination occupée" est générée et le programme passe en mode STOP. Dans le cas où cette case n'est pas cochée, le système déplace le transporteur jusqu'à sa position de destination et avant de descendre, si la la position est toujours occupée, une alarme est généré et le programme passe en mode STOP.
Wait until loading time before erasing movement:
Wait load to start cycle:
Erase empty move on not ready load station:
Check inserting program in same cycle (Load/Unload only):
