Définition des séquenceurs |

|
Définition des séquenceurs |
|
Pour accéder à la fenêtre de définition des séquenceurs, sélectionner le menu { Définition des séquenceurs } de l'icône
.

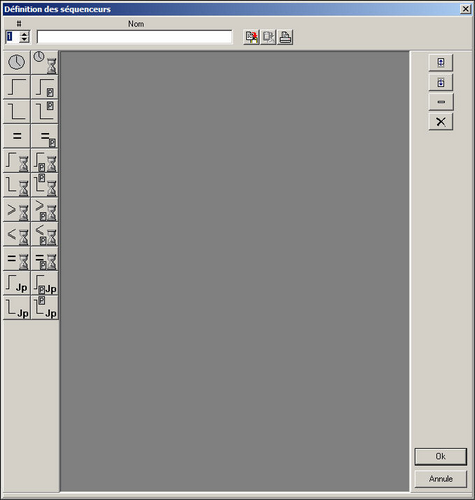

La boîte de dialogue suivante s'affiche:
Un séquenceur est, comme un mode, une macro commande permettant l'envoi de commandes à l'automate programmable. A la différence des modes, un séquenceur peut attendre sur des états, faire des boucles ou des sauts selon des conditions. Il peut aussi faire des pauses ou attendre des timers.
Les séquenceurs peuvent être déclenché par les automatismes ou par le changement d'état d'une I/O.
Les fonctions suivantes sont possibles:
Icône |
Fonction |
|---|---|
|
Pause. Le temps est exprimé en secondes |
|
Attente temps depuis le démarrage du séquenceur. Le temps est exprimé en secondes |
|
Mise à 1 d'une I/O digitale. |
|
Mise à 1 d'une I/O digitale relative à une position. |
|
Mise à 0 d'une I/O digitale. |
|
Mise à 0 d'une I/O digitale relative à une position. |
|
Envoie une valeur à une I/O analogique. |
|
Envoie une valeur à une I/O analogique relative à une position. |
|
Attente jusqu'à ce que l'I/O digitale soit égale à 1. |
|
Attente jusqu'à ce que l'I/O digitale relative à une position soit égale à 1. |
|
Attente jusqu'à ce que l'I/O digitale soit égale à 0. |
|
Attente jusqu'à ce que l'I/O digitale relative à une position soit égale à 0. |
|
Attente jusqu'à ce que l'I/O analogique soit plus grande ou égale à la valeur |
|
Attente jusqu'à ce que l'I/O analogique relative à une position soit plus grande ou égale à la valeur |
|
Attente jusqu'à ce que l'I/O analogique soit plus petite ou égale à la valeur |
|
Attente jusqu'à ce que l'I/O analogique relative à une position soit plus petite ou égale à la valeur |
|
Attente jusqu'à ce que l'I/O analogique soit égale à la valeur |
|
Attente jusqu'à ce que l'I/O analogique relative à une position soit égale à la valeur |
|
Saut au pas indiqué si l'I/O digitale est égale à 1. |
|
Saut au pas indiqué si l'I/O digitale relative à une position est égale à 1. |
|
Saut au pas indiqué si l'I/O digitale est égale à 0. |
|
Saut au pas indiqué si l'I/O digitale relative à une position est égale à 0. |
