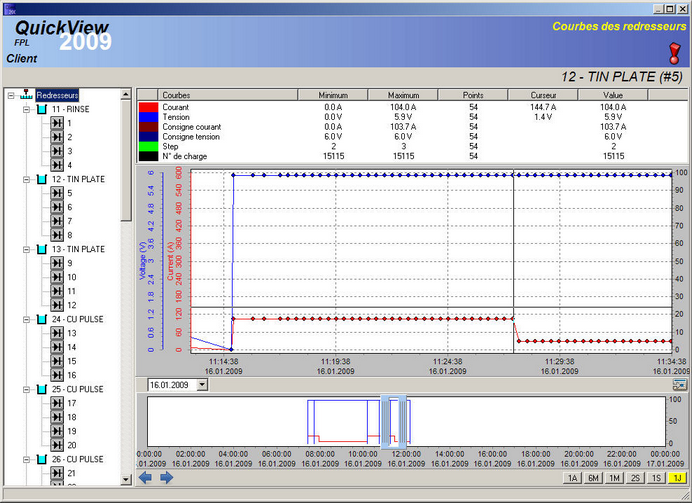

Il est possible d'afficher l'historique des courbes des redresseurs en sélectionnant ce menu. La page suivante s'affiche:

L'arbre de gauche affiche les redresseurs de la machine. Cliquer sur le numéro de redresseur pour afficher les courbes de celui-ci.

La période d'affichage est sélectionnée en bas à droite. Il est possible de sélectionner les périodes suivantes: une journée, une semaine, deux semaines, un mois, six mois et une année. Le graphique du bas affiche tous les points de la période sélectionnée. Le graphique d'en dessus affiche la zone sélectionnée par l'ascenseur. Vous pouvez naviguer d'une période en arrière en cliquant sur l'icône ou d'une période en avant en cliquant sur l'icône . Lors de l'ouverture de la fenêtre, l'ascenseur est positionné à l'heure actuelle. Pour revenir à l'heure actuelle, cliquer sur l'icône .

Le tableau en dessus du graphique affiche les données correspondant aux graphique de la zone. Les colonnes suivantes sont affichées:

Il est possible de modifier l'affichage des graphiques en changeant leurs propriétés. Pour modifier les propriétés, cliquer avec le bouton droit de la souris sur le graphique désiré. La fenêtre de dialogue suivante s'affiche:

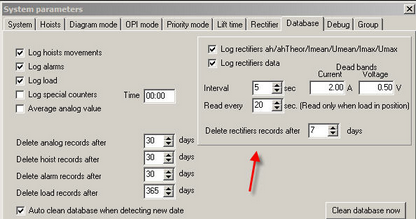

Les courbes sont enregistrées que si les paramètres de l'enregistreur ont été introduits. Ces paramètres sont fixés dans le programme serveur sur l'onglet "Database" de la fenêtre "Parameters".

Dans l'exemple ci-dessus, toutes les 5 secondes le système compare les anciennes valeurs de courant et de tension. Si la différence avec le dernier enregistrement est plus grande que les valeurs indiquées dans "Dead and current" et "Dead band Voltage", ou que les numéro de step a changé, ou que les consignes ont changées, alors un enregistrement est effectué. Un enregistrement est forcé toutes les 20 secondes si aucun autre enregistrement n'a été effectué depuis et qu'une charge est présente dans la position. Si ce dernier paramètre est fixé à 0, cet enregistrement forcé n'est pas exécuté.
